Sistema Purga Inflável X AQI 2-3" - XABLD 2-3

Sistema Purga Inflável X AQI 2-3" - XABLD 2-3

O I-Purge® X é o sistema de bexiga inflável modular mais avançado e mais adaptável tecnologicamente até o momento. O I-Purge X vem equipado com sua revolucionária tecnologia de expansão de bexiga (BET) que permite que uma unidade se encaixe em vários tamanhos de tubos.As bexigas têm a habilidade de se expandir e de se contrair a fim de se encaixarem em cada especificação de tubo e são protegidas por uma capa externa resistente a faíscas que não derrete.. Integrado com um comprimento extenso, chicote resistente ao calor intenso; o I-Purge X é a solução de purga de tubo mais versátil e é ideal para oficinas de fabricação e chãos de fábrica onde a purga é necessária. Fabricado nos EUA, a partir de produtos da mais alta qualidade, o I-Purge X é uma solução de bexiga reutilizável de longo prazo que é expansível, extensa e simplesmente extraordinária.

Bexigas Infláveis Módulos A e B

• Equipado com sua revolucionária tecnologia de expansão de bexiga (BET) que permite que uma unidade se encaixe em vários tamanhos e programações de tubos

• Projetado para expandir e contrair várias vezes

• Fabricado nos EUA, a partir de produtos da mais alta qualidade

• As bexigas infláveis criam uma vedação estreita de ar, impermeável para múltiplas dimensões de inflação em paredes de tubos

• Capa externa resistente a faíscas que não derrete

• Saco inflável interno de carga pesada

• Solução de longa duração, reutilizável para purga de múltiplos tubos de mesmo diâmetro

Chicotes Extensos de Hlto Calor

• Mangueira interna e bucha de fibra de vidro externa capaz de suportar altas temperaturas

• Chicote de comando flexível navega facilmente através dos tubos, incluindo cotovelos e junções em T de mais de 90°

• Mangueira resistente à torção garante fornecimento de gás contínuo

• Completo com indicador luminescente para alinhamento preciso na folga original

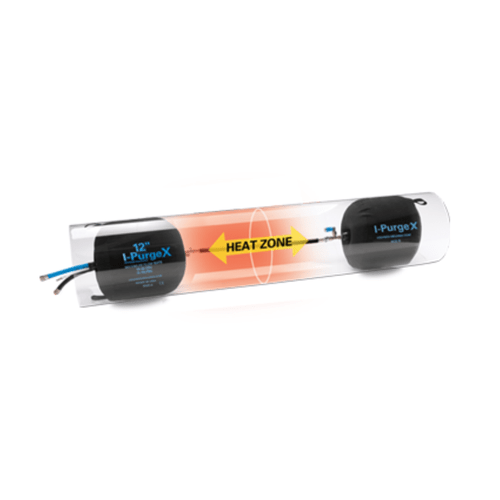

• Vários comprimentos de chicotes disponíveis para acomodar zona afetada por calor (HAZ) durante aplicações de pré-aquecimento e de alto aquecimento

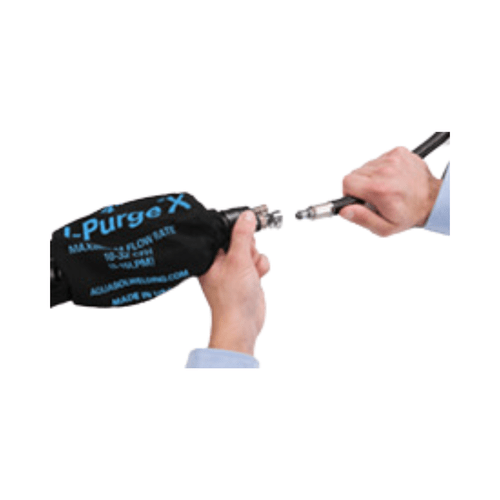

Equipamentos Permutáveis de Rápida Conexão

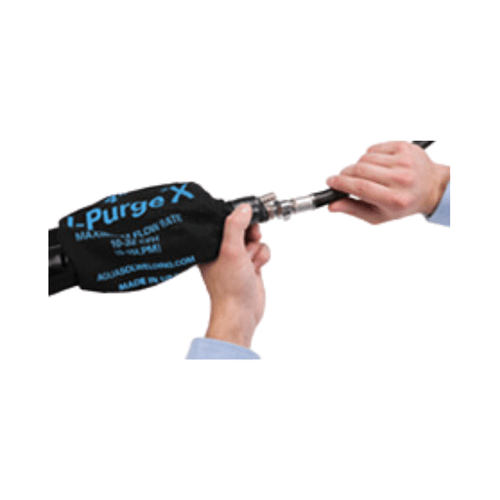

• Recurso de botão de apertar permite que módulos sejam encaixados no lugar em segundos

• Tecnologia moderna permite maior versatilidade e fácil montagem- permitindo ao usuário criar múltiplas configurações

• Fácil mudança e substituição de componentes para evitar novas compras de custo elevado de sistema completo, pois peças de substituição e peças com defeito estão disponíveis para compra separadamente

• Mecanismo de travamento comprovado resistente a corrosão para conexão segura

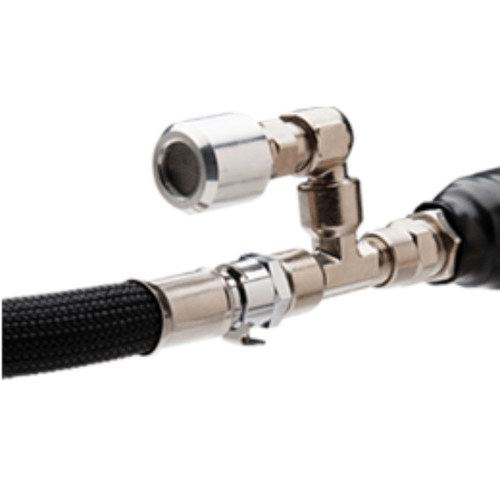

Válvula de Escape de Direitos Autorais

• Válvulas de escape pré-ajustadas de fábrica permitem taxas de fluxo precisas enquanto diminuem tempo de ajuste e reduzem a quantidade de consumo de gás

• Auxilia na manutenção de vedação ideal na parede de tubo

• vine risco de mais inflação

• Válvula de escape de baixo perfil disponível em modelos de 2 ou 3 pol

Difusor de Gás Inerte

• Tecnologia de patente pendente

• Reduz turbulência dispersando gás inerte igualmente em todas as direções na zona de solda, melhorando a qualidade e a consistência da solda

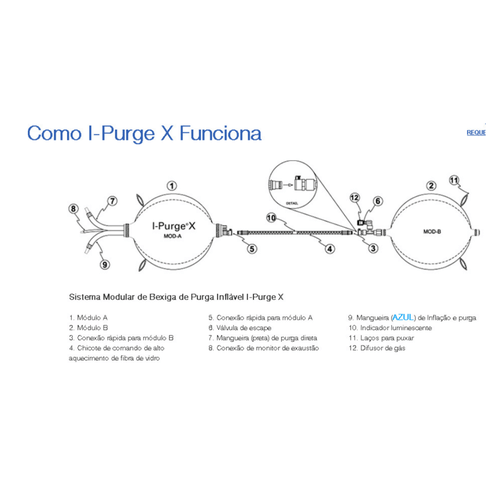

Sistema de Tubulação Interno Tri-Flow (Mangueiras Azul, Preta e Branca) Múltiplas portas de escape/entrada para purga de solda mais eficiente e mais rápida Conexões Separadas: Azul – Inflação de Bexigas A função inicial é inflar bexigas e em seguida encher a zona de solda com gás nobre Preta – Aumento da Distribuição de Gás Dentro da Zona de Solda Projetada para acelerar purga, a segunda mangueira de purga (PRETA) é utilizada para inundar a zona de solda com gás inerte e evacuar oxigênio sob uma taxa mais rápida; com isso permitindo o começo da soldagem Branca – Conexão de Exaustão Conecte esta mangueira ao monitor de oxigênio, como o Pro Ox-100 da Aquasol, que obtém leituras de até 100 PPM (0.01%), para monitoramento contínuo ou local de oxigênio na zona de solda

Laços para Puxar

• Laços fortes para puxar podem ser conectados à uma corda ou correia para inserir ou remover a unidade I-Purge

• É importante que as bexigas sejam esvaziadas antes da inserção e remoção

• A tensão apropriada (aprox. 5 lbs.) deve ser aplicada em cabos de tração para prevenir a queda de força do chicote durante a instalação e operação

Bolsa Transportadora

• Quando a soldagem estiver completa, bexigas podem ser esvaziadas, extraídas, limpas e armazenadas na bolsa transportadora apropriada e conveniente

• A bolsa transportadora protege a bexiga quando não está em uso de poeira e sujeiras na maioria dos ambientes de trabalho industrial, prolongando a vida útil

Redutor I-Purge X

• Diferente de outros modelos com equipamentos permanentes, um redutor de tubo pode ser facilmente criado simplesmente conectando duas bexigas de diâmetros diferentes, ainda que similares

• Combine diferentes tamanhos para criar configurações de tubo exclusivas

Bujão de Tubo Inflável Isolador I-Purge X e Bexiga de Purga Individual

• O isolador I-Purge X é projetado para funcionar como um tampão de tubo para uma ampla gama de aplicações, incluindo purga de válvulas ou tanques, bem como aplicações de não-purga, como vedação do sistema de tubo para manutenção, limpeza e inspeção

• Construído com materiais pesados projetados para suportar condições extremas das indústrias petroquímicas, de serviços públicos e de construção

Guia de Instruções Rápidas

1.Garanta que I-Purge X esteja completamente montado (ex. os módulos estejam conectados de forma segura ao chicote)

2. Se necessário, conecte o cabo, correia ou fio aos laços de puxar nas extremidades dos módulos da bexiga. Isto permitirá fácil inserção e remoção do sistema.

3.Conecte as linhas de gás inerte às mangueiras AZUL e PRETA

4. A mangueira de gás AZUL é exigida para inflar as bexigas de purga e a mangueira

5. A mangueira de gás PRETA é opcional para acelerar o processo de purga

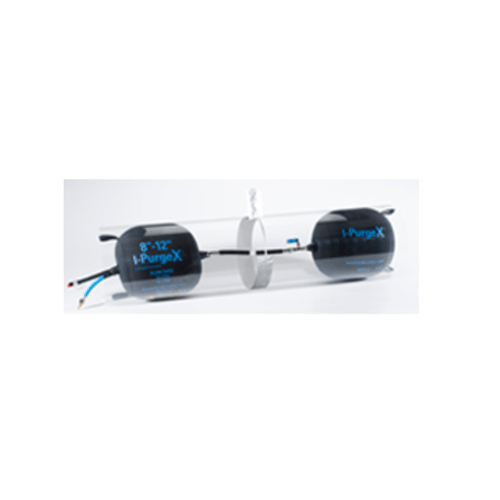

6. Posicione a unidade de purga no tubo para alinhar o indicador luminescente com a folga original

7. Ligue a mangueira de gás AZUL para inflar as bexigas e purgar a zona de solda.

8. Sempre mantenha uma taxa de fluxo constante durante a inflação, purga e soldagem.

9.A mangueira AZUL (2”-36”) deve transferir gás inerte a 30 SCFH (15 LPM) apenasA mangueira azul (38”-48”) deve transferir gás inerte a 60 SCFH (28,5 LPM) apenas.

10. Uma vez que uma vedação estreita tenha sido atingida, comece a soldagem

 Dados Técnicos:

Número do Item: XABLD 2 - 3

Diâmetro Mínimo: Inglês: 2" / Sistema Métrico: 51mm

Diâmetro Máximo: Inglês: 3" / Sistema Métrico: 76mm

Comprimento Chicote Padrão: Inglês:11" /  Sistema Métrico: 279mm

Descrição: Sistema de Bolsa de Purga dupla expansível I-Purgue X de 2-3 com chicote de alto calor
